概述
在實驗室熱處理設備中，水平管式爐憑借密封管狀爐膛結構與多氣氛精準控制能力，占據了不可替代的核心地位。只要實驗對氣氛有要求——無論是充氬氣、氮氣、氫氣，還是抽高真空——水平管式爐都是首選裝備。

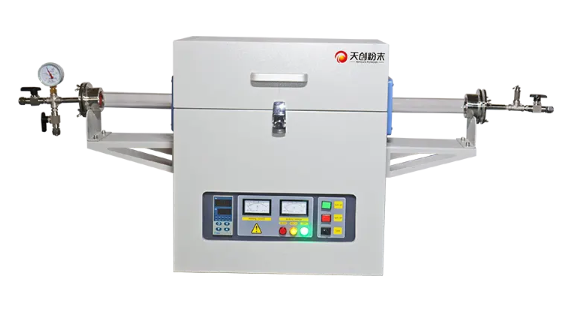

長沙天創粉末技術有限公司（TENCAN） 推出的水平管式爐系列，涵蓋 1200℃、1400℃、1600℃ 三個溫度等級，采用高純石英管或氧化鋁管作為爐管，配備 50段可編程智能控溫系統，預留真空接口與氣路快速接口，廣泛應用于：
-
高溫燒結
-
金屬材料熱處理
-
CVD 實驗
-
真空鍍膜
-
催化劑焙燒
-
特種陶瓷制備
核心結構原理
三層系統協同工作
水平管式爐由加熱系統、氣路系統、控溫系統三大模塊協同構成，確保高溫、高真空、高純氣氛下的穩定運行。
?? 加熱系統
| 型號 | 最高溫度 | 加熱元件 | 爐膛材料 |
|---|---|---|---|
| TC-12NT | 1200℃ | HRE 優質電阻合金絲 | 日本技術真空吸附成型氧化鋁多晶纖維 |
| TC-14ST | 1400℃ | 硅碳棒 | 同上 |
| TC-16MT | 1600℃ | 硅鉬棒 | 同上 |
-
雙層殼體 + 風冷系統：外殼表面溫度 < 50℃，保障操作安全
-
低導熱保溫層：優異保溫性能，節能且溫場穩定
??? 氣路系統（管式爐核心差異化優勢）
-
預留真空接口與氣路快速接口
-
連接真空泵可抽至 -0.1 MPa；配合分子泵機組可達 7×10?? Pa
-
連接氣瓶可實現保護氣氛（Ar、N?）或活性氣氛（H?）燒結
-
支持 “抽真空 → 充氣氛”循環操作，有效排除空氣與水分，避免高溫氧化
??? 控溫系統
-
50段 PID 可編程控制，支持自整定
-
可預設升溫、恒溫、降溫曲線，設備自動執行
-
控溫精度：±1℃
-
升溫速率可調，最高 ≤20℃/min
304不銹鋼雙層密封法蘭
法蘭是管式爐密封系統的核心部件。TENCAN 采用 304不銹鋼雙層密封法蘭，優勢顯著：
-
雙層結構形成隔熱氣隙，阻隔高溫向法蘭端部傳導，保護密封圈
-
耐高溫硅膠/氟橡膠密封圈，彈性變形實現氣密密封
-
兩端可調節支撐結構：允許爐管在高溫下軸向熱膨脹，避免熱應力開裂，顯著延長爐管壽命
三個溫度等級 · 差異化應用
??? TC-12NT（1200℃）—— 基礎熱處理萬能選手
| 項目 | 參數 |
|---|---|
| 加熱元件 | HRE 電阻絲 |
| 最高溫度 | 1200℃ |
| 建議工作溫度 | ≤1100℃ |
典型應用：
-
金屬退火、正火、回火
-
陶瓷預燒、排膠
-
粉末冶金生坯處理
-
催化劑焙燒（400–800℃）
? 成本較低、更換方便，適合高頻使用或預算有限的實驗室。
??? TC-14ST（1400℃）—— 特種陶瓷中堅力量
| 項目 | 參數 |
|---|---|
| 加熱元件 | 硅碳棒 |
| 最高溫度 | 1400℃ |
| 建議工作溫度 | ≤1300℃ |
典型應用：
-
氧化鋁陶瓷燒結（1300–1500℃）
-
壓電陶瓷、鐵電陶瓷功能材料制備（1200–1350℃）
-
金屬間化合物高溫合成（≥1300℃）
? 輻射效率高、升溫快、壽命長，適合頻繁高溫操作。
??? TC-16MT（1600℃）—— 極端高溫終極選擇
| 項目 | 參數 |
|---|---|
| 加熱元件 | 硅鉬棒 |
| 最高溫度 | 1600℃ |
| 建議工作溫度 | ≤1500℃ |
典型應用：
-
超高溫陶瓷（碳化硅、氮化硅等）
-
難熔金屬化合物合成
-
先進結構陶瓷燒結
-
稀土發光材料制備（≥1500℃）
?? 爐管材質要求：1600℃下必須選用高純氧化鋁管（剛玉管），石英管在此溫度下會軟化變形。
水平管式爐 vs 箱式爐（馬弗爐）
| 對比維度 | 水平管式爐 | 箱式爐 |
|---|---|---|
| 爐膛結構 | 細長管狀 | 方形腔室 |
| 溫場均勻性 | ★★★★★ | ★★★☆ |
| 裝料量 | 較小（管徑 30–150mm） | 較大 |
| 氣氛控制 | ? 可抽真空 / 通保護或活性氣體 | ? 僅空氣環境 |
| 適用場景 | 氣氛敏感材料燒結、CVD、真空熱處理 | 批量燒結、灰分測定、空氣環境加熱 |
結論：對氣氛有要求的實驗，管式爐是不可替代的選擇。
選型決策指南
第一步：確定溫度需求
-
明確實驗最高溫度，預留 100–200℃ 余量
-
例：實驗需 1150℃ → 建議選 1200℃ 型號，而非 1100℃
第二步：確定爐管規格
-
內徑范圍：30 mm – 150 mm
-
樣品直徑建議不超過爐管內徑的 1/2 至 2/3，確保熱輻射空間充足
第三步：確定氣氛需求
| 需求 | 推薦配置 |
|---|---|
| 僅空氣環境 | 基本配置 |
| 保護氣氛（Ar/N?） | 選配氣路系統 |
| 高真空環境 | 選配真空泵 / 分子泵機組 |
| CVD / 混合氣體 | 選配混氣系統 |
第四步：評估控溫精度
-
標準配置：50段可編程，精度 ±1℃，升溫速率 ≤20℃/min
-
滿足絕大多數科研與工業工藝需求
使用維護要點
爐管維護（延長核心部件壽命）
| 爐管材質 | 注意事項 |
|---|---|
| 石英管 | 1100℃以上長期使用會失透（發白），需及時更換，避免突發破裂 |
| 剛玉管 | 抗熱震性較差，升降溫速率建議控制在 5–10℃/min，避免熱應力開裂 |
-
避免腐蝕性氣體（含硫、氯）直接接觸爐管，建議使用石英內管或剛玉坩堝盛裝樣品
安全操作規范
-
? 設備配備超溫保護 + 漏電保護，使用前確認正常工作
-
? 通入氫氣等易燃氣體時：
-
必須先抽真空，確認氧含量低于安全限值
-
加熱過程中持續監控密封狀態
-
-
? 高溫取放樣品：
-
佩戴耐高溫手套
-
使用專用工具
-
嚴禁直接用手接觸爐管或樣品
-
總結
水平管式爐以其密封管狀爐膛、多氣氛精準控制、穩定溫場管理，在高溫燒結與氣氛實驗領域發揮著不可替代的作用。
選準溫度等級 → 配好氣路系統 → 做好爐管維護
就能讓 TENCAN 水平管式爐成為您材料研究最可靠的熱工伙伴。
